产品用途

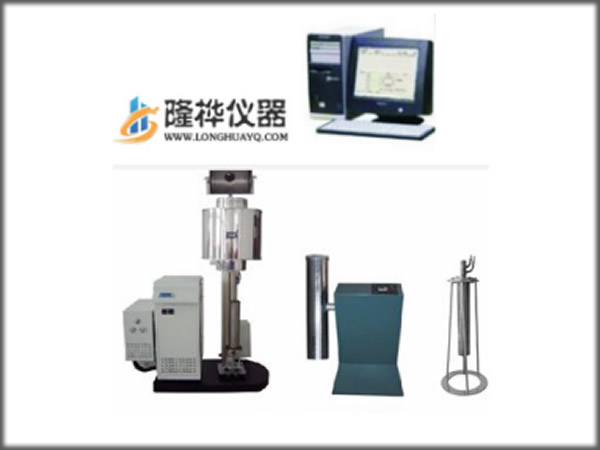

JFFB-2型焦炭反应性及反应后强度测定仪是测定焦炭反应性指标的仪器。

    本仪器完全采用PLC控制，高温炉的温度采用温度闭环模糊逻辑PID控制，PLC系统对现场的炉膛中间温度进行监控并处理。PLC系统与计算机实行网络连接，通过计算机可以操作、修改PLC的应用参数，并动态显示变量曲线。本系统也可以脱离上位计算机的管理，可独立运行。本软件运行环境为windows2000/XP系统。

工作环境及安装条件

1、电气控制系统采用TN-S接线方式。

2、电气设备外壳，PLC模块，计算机外壳须可靠接地。

3、电气设备须安装在无震动、无扬尘及粉尘的环境中。

4、工作电压：AC220V±10%，50Hz±5%，三相五线制。

5、海拔≤2000m。

6、工作环境：5℃≤环境温度≤40℃，湿度≤85%，无强磁场，无剧烈振动。

技术性能及参数

●  本系统可用计算机启动或脱机启动。

●  本系统可用计算机修改系统参数。

●  动态显示系统各部运行状态。

●  动态显示高温加热炉的侧壁温度曲线。

●  动态显示高温加热炉的中间温度曲线。

●  动态显示高温加热炉的温度给定曲线。

●  动态显示高温加热炉的功率输出曲线。

●  动态显示高温加热炉的动态电阻变化曲线。

●  动态显示高温加热炉的电压控制曲线。

●  动态显示高温加热炉的电流控制曲线。

●  动态显示高温加热炉的升温速率。

●  动态显示PLC与上位计算机的通讯状态。

●  动态显示上位计算机的运行状态。

●  动态显示本系统的运行状态。

●  打印输出实验报告

●  可查看历史报告

●  具有超低温故障保护功能。

●  具有超温故障保护功能。

●  具有超炉温故障保护功能。

●  具有断流故障保护功能。

●  具有热电偶故障保护功能。

●  具有N2、CO2压力超标保护功能。

●  具有标定坐标位置参数功能。

●  可用TD200显示所有动态参数。

●  可用TD200启动控制本装置。

●  具有切换动态画面功能。

●  高温电炉：7KW

●  控温精度：1100℃±5℃

●  控温范围：0～1150℃，分辨率1℃。

●  测温元件：N型热电偶

●  使用温度：≤1150℃

●  加热体：硅碳棒

●  气体流量准确度: ±1.5℃% F.S。

●  气体流量线性度: ±(0.5～1.5)% F.S。

●  气体流量重复精度: ±0.2% F.S。

●  气体流量响应时间: 1～4sec。

●  工作电压：AC220V±10%,50Hz±5% 三相五线制。

●  工作环境：5℃≤环境温度≤40℃，湿度≤85%，无强磁场，无剧烈振动。
